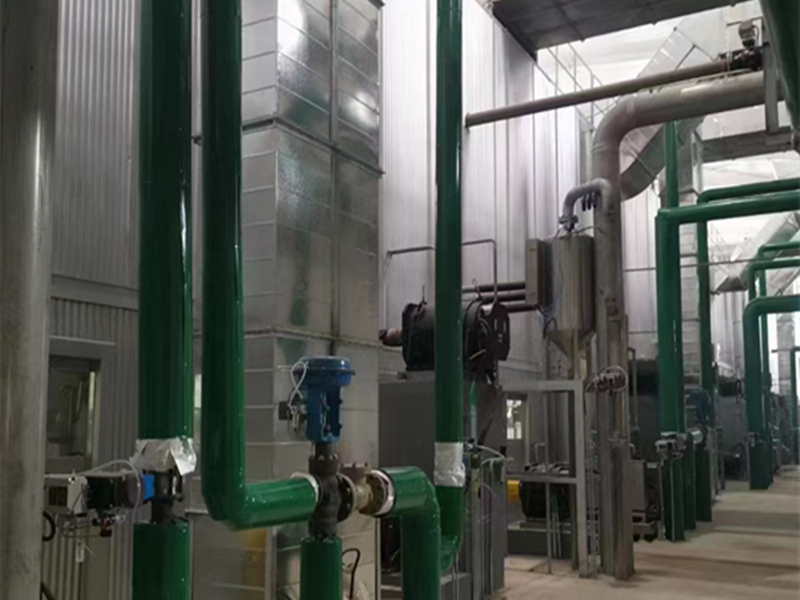

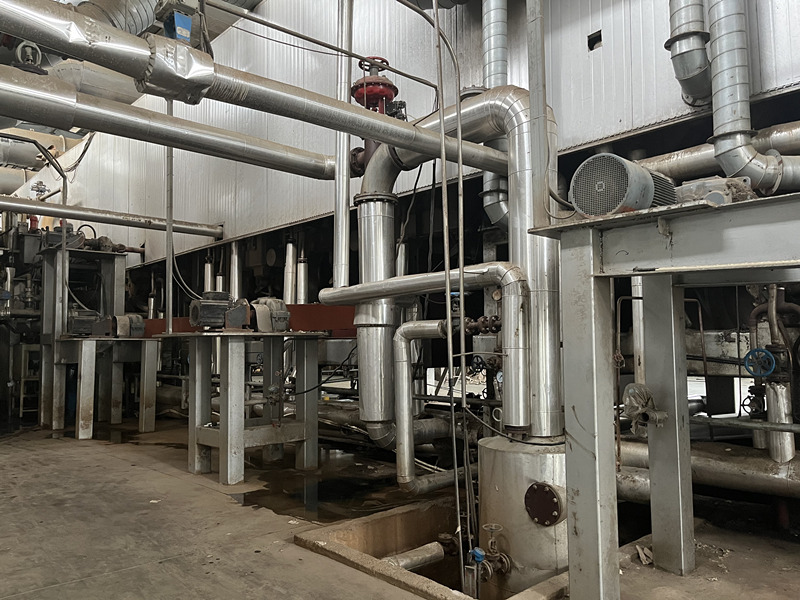

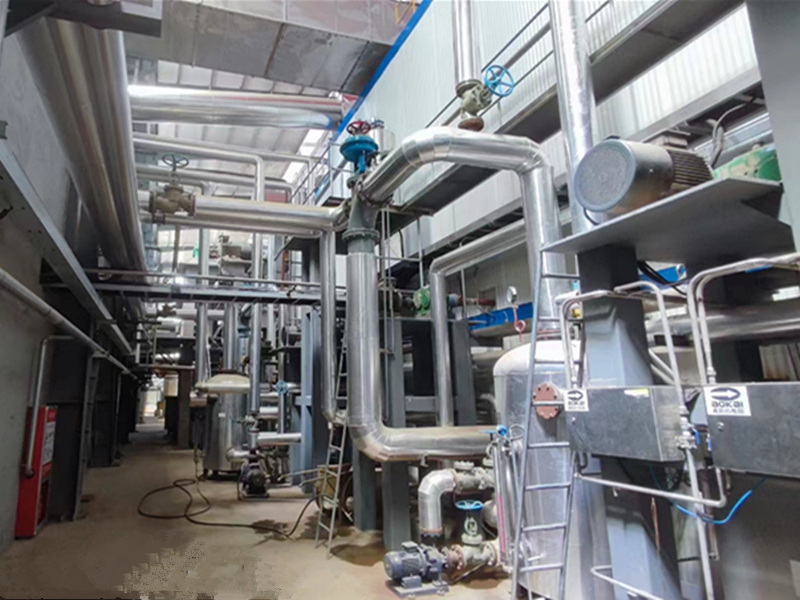

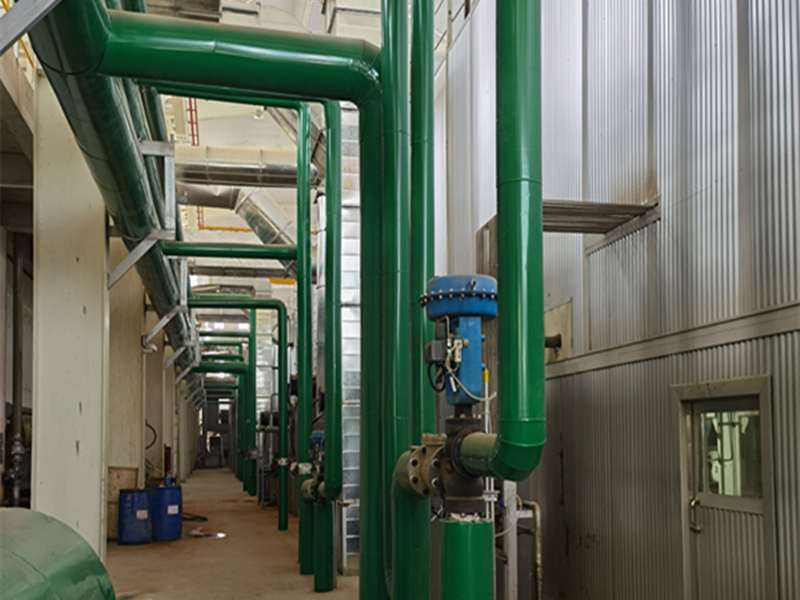

Система пароконденсата GCS

Введение в систему управления

Режим управления 1

В системе может использоваться продувочный пар по методу Дойча (пар подается в сушилку, часть его конденсируется, а часть не конденсируется; этот неконденсированный пар называется продувочным паром). Этот метод управления отличается от общего метода регулирования перепада давления, который достигается путем продувки пара через обе стороны диафрагмы для поддержания постоянного перепада давления.

Система регулирования подачи пара может работать при очень высоком или очень низком давлении без образования чрезмерного количества пара, обеспечивая быструю обратную связь при изменении нагрузки и поддерживая оптимальный отвод пара из сушилки. При обрыве бумаги система регулирования подачи пара автоматически регулирует количество подаваемого пара до уровня, эквивалентного количеству подаваемого пара (соотношению) в нормальном режиме работы, тем самым избегая значительных потерь пара.

Стандартная система управления группой теплового насоса в данной системе включает два контура управления: один — контур продувки, а другой — контур регулирования давления. Разница давлений на входе и выходе осушительной группы используется только для измерения и индикации и не регулируется для наблюдения за работой системы.

Режим управления 2

Система позволяет напрямую регулировать подачу пара тепловым насосом посредством регулирования давления, обеспечивая соответствие требованиям к пару в сушильном цилиндре. Разница давлений на обоих концах сушильного цилиндра может регулироваться автоматическим клапаном на трубопроводе, автоматически формируя оптимальное значение разницы давлений, создавая максимальное перепадное давление слива, обеспечивая максимально возможную производительность испарения, что позволяет обеспечить нормальную работу бумагоделательной машины, экономию энергии и снижение потребления.

* Примечание: Переключение между двумя указанными выше режимами управления осуществляется плавно через программный интерфейс системы.

Технические характеристики теплового насоса

Особенностью теплового насоса является то, что он сам оснащен регулирующим механизмом и регулирующим клапаном в патрубковой секции, и нет необходимости устанавливать регулирующий клапан на рабочем паропроводе на входе теплового насоса. Путем регулирования и изменения эффективной площади сечения патрубка с помощью пара, рабочее состояние теплового насоса регулируется в соответствии с требованиями к пару.

В процессе регулировки давление пара перед соплом остается неизменным, но поток пара через сопло изменяется, то есть производительность рабочего пара на единицу расхода остается неизменной. Таким образом, регулируемый струйный тепловой насос обладает хорошими характеристиками регулировки и высокой эффективностью, а также преодолевает недостаток производительности рабочего пара, вызванный изменением условий работы нерегулируемого теплового насоса. Недостатки коэффициента впрыска нерегулируемого теплового насоса снижаются, что позволяет повысить скорость бумагоделательной машины, увеличить производительность, снизить энергопотребление и оптимизировать работу бумагоделательной машины.
